Technologie připojení ZJHK
Nejběžnější terminační techniky lze sestavit do konektorů ZJHK®. K dispozici jsou speciální vložky a kontakty, které odpovídají konkrétním technikám zakončení vodičů. Volba správné techniky zakončení závisí hlavně na typu kabelu, průřezu kabelu, jakož i počtu a typu kontaktů. Kromě toho všechny typy zakončení nabízejí různé výhody pro různé výrobní podmínky.
Ukončení krimpování
Výhoda
· Vhodné pro vibrační příležitosti
· Vysoká hustota špendlíků
· V blízkosti svařování za studena, což zajišťuje odolnost proti korozi
· Předmontáž kabelového svazku
· Stejný kroužek lze použít podle skutečných potřeb.
· Ideální pro předmontáž konektorů ve velkých množstvích díky jeho vhodnosti pro rychlé zapojení
Nástroj pro tlakové vedení:
Krimpovací kleště (kleště nebo automatické kleště) jsou navrženy tak, aby umožnily připojení jehly nebo drátu k kleštěm.
Rovnoměrná deformace za působení, čímž je zajištěno rovnoměrné prodloužení materiálu.

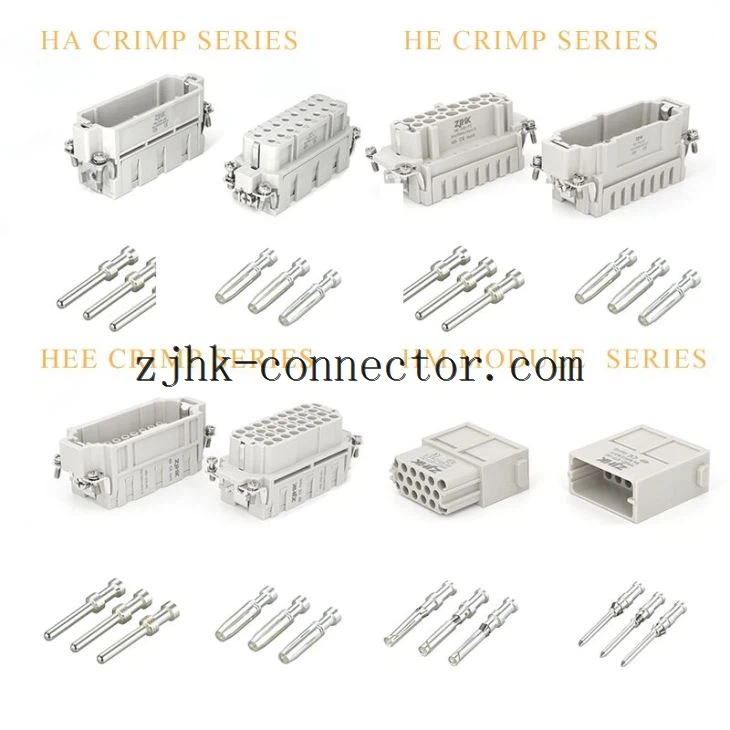

Nyní existuje řada ferrule s připojením za studena:
· Řada ZJHK HA (250V 16A)
· Řada ZJHK HE (500V 16A)
· Řada ZJHK HEE (500V 16A)
· Série ZJHK HD (250V 10A)
· Série ZJHK HDD (250V 10A)
Technické parametry připojovací vložky lisované za studena
Wire Gauge | Vnitřní průměr | Délka odizolování (mm) | |||
(mm²) | AWG | Ø (mm) | HDD | ON | HC |
0,14 ... 0,37 | 26 ... 2 | 0,9 | 8 | - | - |
0,5 | 20 | 1.15 | 8 | 7.5 | - |
0,75 | 18 | 1.3 | 8 | 7.5 | - |
1 | 18 | 1,45 | 8 | 7.5 | - |
1.5 | 16 | 1,75 | 8 | 7.5 | 9 |
2.5 | 14 | 2.25 | 6 | 7.5 | 9 |
4 | 12 | 2,85 | - | 7.5 | 9.6 |
6 | 10 | 3.5 | - | - | 9.6 |
10 | 8 | 4.6 | - | - | 15 |
