Popis
Technické parametry
Popis produktů

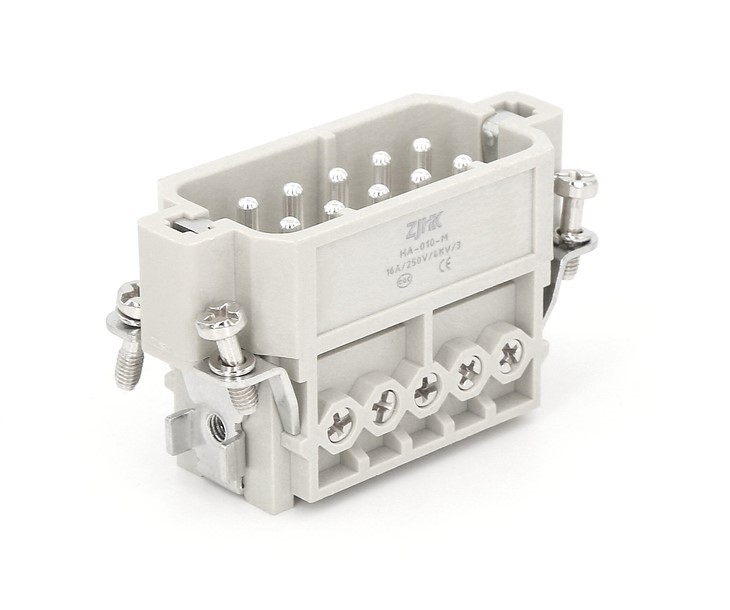

HA-010-M
Digestoře řady HA-010 se vyznačují kompaktním designem s 10 těsně uspořádanými vodiči a bočním-uzemněním. Jak je znázorněno na levém obrázku, 10 postříbřených kolíků uvnitř této řady produktů slouží k vedení elektřiny.
Nabízíme neznačkové a{0}}bezplatné možnosti, abychom zajistili kompatibilitu s většinou hlavních značek konektorů. Toto místo-úsporné řešení výrazně zvyšuje využití prostoru a zároveň zajišťuje stabilní provoz zařízení.
technická specifikace
Specifikace
DIN EN 60 664/DIN EN 61 984
Počet kontaktů
10
Jmenovitý proud
16A
Jmenovité napětí
250V
Jmenovité impulsní napětí
4 kV
Stupeň znečištění
3
Stupeň znečištění2 Také
16A 230/400V 4kV 2
Jmenovité napětí podle UL Csa
600V
Izolační odpor
Větší nebo rovno 1010Ω
Materiál
Polykarbonát
Limitní teplota
-40 stupňů ...+125 stupňů
Hořlavost podle UL94
V0
Mechanické cykly{0}}párování
Větší nebo rovno 500
Kontakty
Materiál
Slitina mědi
Povrch
Tvrdé-stříbro/Tvrdé-zlatoPokovené
Kontaktní odpor
Menší nebo rovno 1mΩ
Šroubový terminál
Měřidlo drátu
1.0-2,5 mm²
AWG
18-14
Utahovací moment
0,5 Nm
produktivní proces
Naše přesné břitové destičky jsou vyráběny pomocí plně automatizovaného výrobního systému, který zahrnuje zjednodušený tří{0}}proces montáže: (1) vkládání kolíku jádra - využívající vysoce přesné robotické polohování- k instalaci vodivých kolíků s přesností ±0,01 mm; (2) Sestava připojení vodičů - využívající dvouřadou{7}}matici šroubů pro bezpečné elektrické připojení;(3) Zapouzdření pouzdra - implementující upevnění řízeným kroutícím momentem- ke strukturálně lepeným součástem. Tento automatizovaný proces zajišťuje stálou kvalitu a přesnost v každé vyrobené jednotce.
široké aplikace
Jako klíčový hráč v oblasti konektorů pro vysoké zatížení dodává HAOKE ELECTRIC spolehlivá řešení pro větrnou energii, průmyslovou automatizaci, stavební stroje a robotiku. Naše konektory zajišťují stabilní výkon v extrémních podmínkách-vysokých teplot, vibrací, prachu a vlhkosti-, čímž zvyšují účinnost ve větrných turbínách, formách s horkými vtoky, těžkých zařízeních a automatizovaných systémech.
S průmyslovými-standardními konfiguracemi podporujeme-vysokoproudý a přesný přenos signálu, což klientům pomáhá zlepšit spolehlivost a zároveň snížit náklady životního cyklu u kritických aplikací.
SOUČASNÁ NOSNOST
Pravá tabulka ukazuje kolísání provozního proudu HA-010 s okolní teplotou
PROVOZNÍ PROUD
Pravý obrázek ilustruje aktuální jmenovité specifikace naší řady HA-010-M. Ve srovnání se srovnatelnými modely vykazuje HA-010-M konzervativnější jmenovité proudy za ekvivalentních provozních podmínek.
VÍCE POHLEDŮ ŘADY HA-010-M
Profesionální testovací zařízení
Naše zařízení je vybaveno komplexním testovacím zařízením, které splňuje mezinárodní standardy. Máme specializované nástroje včetně kouřových testerů, programovatelných klimatických komor, testerů odolnosti vůči UV záření a testerů síly vkládání/vytahování. Provádíme například 24hodinové testy solné mlhy na standardních železných součástech, abychom ověřili jejich odolnost ve vlhkých podmínkách.
Komplexní testovací zařízení splňuje mezinárodní standardy.
24hodinové testy v solné mlze ověřují odolnost železa.
EDXRF detekuje těžké kovy z hlediska ochrany životního prostředí.
Zátěžové testy stanoví bezpečné limity zatížitelnosti vodičů.
Energeticky disperzní rentgenový fluorescenční spektrometr
Spektrometr EDXRF je široce používán pro testování ochrany životního prostředí, analýzu materiálů plastových součástí a měření obsahu mědi/rzi. V environmentálních aplikacích umožňuje rychlou a přesnou detekci těžkých kovů (např. olova, kadmia, rtuti) v půdě, vodě a znečišťujících látkách ve vzduchu, čímž zajišťuje efektivní monitorování životního prostředí a dodržování bezpečnostních předpisů.
Test stejnosměrného nárůstu teploty
Tento test monitoruje teplotu vodiče při zatížení, aby se určila bezpečná proudová kapacita. Jak se proud zvyšuje, odporové zahřívání způsobuje nárůst teploty, čímž se snižuje ampacity. Hodnocení bere v úvahu velikost vodiče, okolní podmínky a tepelné vlastnosti, aby se stanovily bezpečné provozní limity a zabránilo se přehřátí v elektrických systémech.
související produkty
10kolíkový tenký konektor lze sladit s kryty a kryty řady 10A
H10A-SE-2B
Naše kryty řady H10A-SE-2B, navržené tak, aby chránily 10jádrové vložky, jsou precizně odlévány z vlastních forem a úspěšně prošly komplexními ověřenými testy, včetně certifikace IP65.
H10A-BK-1L
Základna H10A-BK-1L chrání 10-kolíkové vložky a je nabízena v jedno- nebo dvoupřezkové konfiguraci. Vyrábí se přesným tlakovým litím a zušlechťuje se pomocí CNC frézování, odstraňování otřepů, pískování a závitování, aby se dosáhlo konečné podoby.
VYSOKÝ VÝKON
Aplikace ve skříni
Modulární řada pro přenos signálu
Vysoce{0}}ochranné-konektory vhodné do drsných prostředí
PŘÍKLADY APLIKACE
průmysl horkých vtoků
Naše-konektory pro velké zatížení jsou vyrobeny pro náročná průmyslová prostředí, jako jsou formy s horkými vtoky a vytlačovací systémy. Splňují průmyslové standardy (16-pin/24-pin), zvládají vysoké teplo, proud a vibrace při zachování stabilního výkonu. Díky robustnímu těsnění a korozi odolným materiálům odolávají prachu, vlhkosti a chemikáliím. Jsou precizně navrženy pro spolehlivost, zajišťují efektivní přenos energie a signálu a zvyšují odolnost v kritických výrobních procesech.
čtěte více
dopravní železnice
Vysoce výkonné konektory v železniční dopravě nabízejí „jednorázové{1}}kompletní řešení pro vložení“ integrací napájecích, řídicích, síťových a brzdových systémů do modulů plug-and{3}}. Zajišťují vysokou spolehlivost pro kritické trakční a signalizační systémy a zároveň odolávají extrémním podmínkám. To zjednodušuje instalaci, zvyšuje odolnost a splňuje přísné provozní požadavky-vše prostřednictvím jediného robustního připojení.
čtěte více
generování větrné energie
HAOKE ELECTRIC poskytuje vysoce výkonné -heavy{1}}konektory pro větrnou energii, zvyšuje spolehlivost a snižuje náklady. Jejich modulární série HM (např. HMK, H2MK) kombinují přenos výkonu/signálu v kompaktních prostorech, ideální pro pitch systémy a gondoly. Díky montáži na rám se 2–6 modulů flexibilně integruje a zkracuje dobu instalace o 50 % oproti tradiční elektroinstalaci. Rychlé-návrhy zámku zjednodušují údržbu, snižují prostoje a provozní náklady.
čtěte více
Koupelnové textilie
Konektory pro vysoká zatížení jsou životně důležité pro stavební stroje pracující v drsných podmínkách, jako je prach, vibrace a extrémní teploty. Jejich spolehlivé elektrické připojení zajišťuje stabilní výkon v těžebních, silničních a infrastrukturních projektech. Díky robustní konstrukci a vynikající odolnosti podporují tyto konektory efektivní a bezpečný provoz zařízení, díky čemuž jsou nepostradatelné v průmyslu stavebních strojů.
čtěte více
O HAOKE ELECTRIC
HAOKE ELECTRIC Co., Ltd. je profesionální výrobce-kvalitních konektorů, zaměřený na vytváření spolehlivých a inovativních produktů. Máme kvalifikovaný výzkumný tým a moderní továrny, které nabízejí vlastní řešení elektrického připojení pro různá průmyslová odvětví.
Podle zásady „umístit zákazníky na prvním místě a růst společně“ spolupracujeme s předními světovými společnostmi a máme mezinárodní certifikace jako UL, CQC, CE, UKCA a EAC. Naše produkty se prodávají po celém světě, zejména v Evropě a Americe. HAOKE ELECTRIC – Poskytování technologie chytrého připojení pro různá průmyslová odvětví.
Profesionální technické znalosti od roku 2012
Od založení našeho specializovaného technického týmu na konci roku 2012 jsme získali více než deset let specializovaných zkušeností v oboru.
Náš tým nyní tvoří více než deset certifikovaných technických odborníků schopných poskytovat komplexní řešení napříč všemi technickými aspekty.
Spolehlivý partner
Každoročně se účastníme téměř 20 domácích a mezinárodních výstav, obsluhujeme více než 2000 profesionálních klientů a vyvážíme naše produkty až do 83 zemí. Získal řadu mezinárodních certifikací, jako jsou UL, EAC, UKCA, CE, ROHS, ISO9001, SGS atd.
13+
Let zkušeností
20+
Každoročně výstavy
83+
Země exportu
130+
Aktivní členové
CERTIFIKACE
UL
EAC
UKCA
CE
ISO9001
Často kladené otázky
Pokud máme zájem o váš těžký konektor, můžeme navštívit vaši továrnu?
+
-
Ano. Obvykle jsme vítáni, když nás navštívíte a můžeme se od sebe navzájem dozvědět více.
Jaká je vaše výhoda ve srovnání s Harting, ILME, TE (SIBAS)?
+
-
Naše HDC dokáže dokonale nahradit Harting, ILME, TE (SIBAS), většina klientů, kteří tyto značky dříve používají, po testu si nás vyberou. Také naše cena je nižší než Harting o 40-50%.
Pokud mám zájem o váš 24pinový konektor pro těžký provoz, když mohu po odeslání dotazu obdržet vaši nabídku a podrobné informace?
+
-
Všechny vaše dotazy budou zodpovězeny do 24 hodin. Více informací, kontaktujte nás kdykoli!
Jaká je kvalita vašich produktů?
+
-
Prošli jsme CE, RoHS, CQC UL a dalšími certifikacemi a prošli jsme certifikací systému managementu kvality ISO9001:2008. Přísně kontrolujeme kvalitu našich výrobků, ve skutečnosti se s našimi téměř desetiletými výrobními zkušenostmi potýkáme s problémy s kvalitou.
Populární Tagy: 10pinová vložka tenkého konektoru řady 09200102612, Čína, výrobci, dodavatelé, továrna
